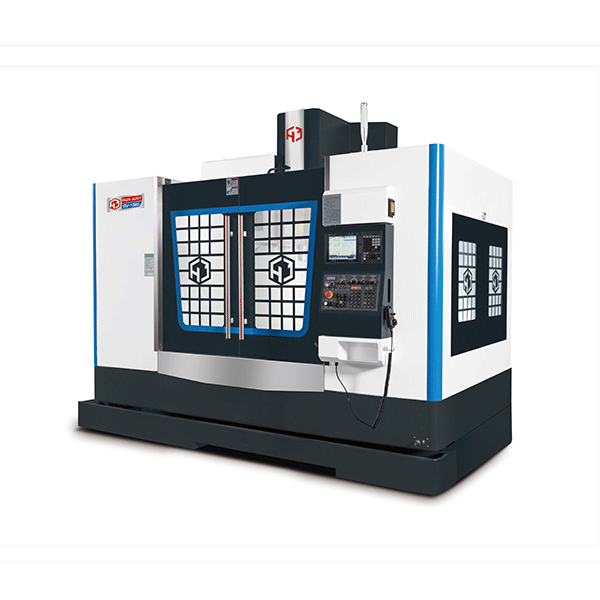

整机特点：

---

1、采用台湾上银、银泰P级滚柱或德国力土乐滚珠线轨，X/Y/Z 线轨宽度55/45*4/55mm，Z轴选配硬轨。

2、零配件材料提高要求，加工精度提高级别，装配调试照作业标准提高级别。

3、三轴采用台湾上银、银泰外径50*10mm C3研磨级预拉螺母丝杆，消除反向间隙，采用日本NSKNICAH精密级轴承(4072)，X、Y、Z轴6轴承设计，丝杆预拉处理，防止热变位，提供出色的机床定位精度和刚性。

4、主轴轴承选用大钢珠轴承，切削刚性强。 双侧大开窗，低窗沿设计，方便长条型工件加工。

5、可选配BT-50主轴，刚性更强，实现高效重切加工。

6、三轴位移20(30)m/min，可选用台湾变频刀库，刀臂由变频器控制，实现重刀稳定换刀，标准刀具则高速换刀，提高产品加工效率。

7、可选配光栅尺，实现全闭环控制和定位，达到三次元的精度。

8、主轴标配内置切削液环喷功能，全方位冷却和润滑加工的刀具和工件并及时把屑冲走。

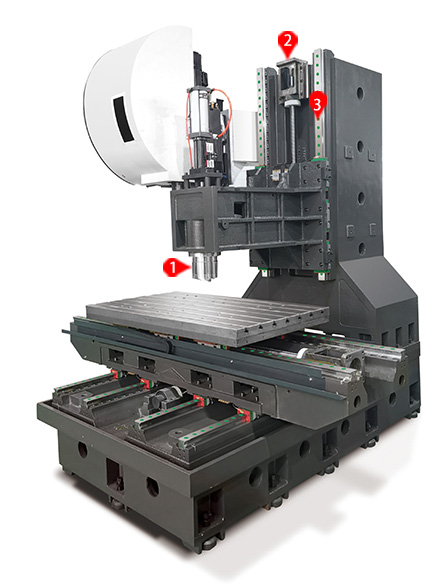

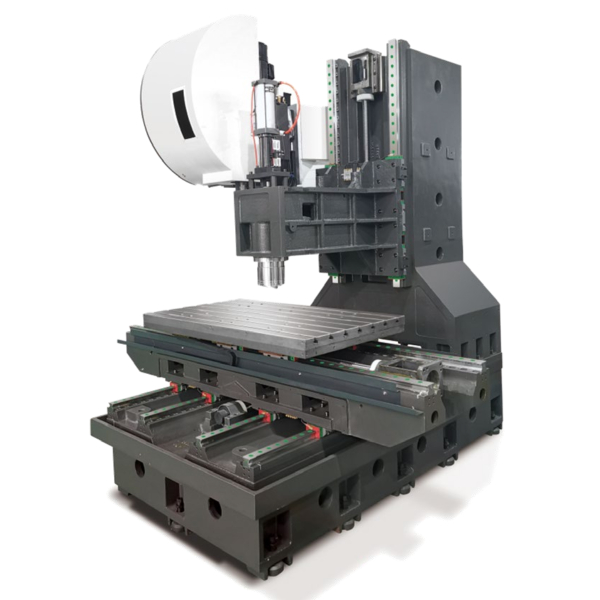

光机特点 :

---

1、主轴头内置独立冷却系统，控制主轴头温度在合理范围减小主轴热延伸，并通过特有的方法抵消主轴的热延伸，确保加工精度:主轴鼻端有独特迷宫吹气装置，有效保护主轴。

2、所有铸件配合面采用现配铲刮工艺，不用等高块配，保证结合面结合点更实。

3、三轴标配滚柱线轨:高承载负荷，提高大扭力切削抗振能力强;选配滚珠线轨:高速摩擦力小、反应灵敏加速快且定位精度高。X/Z轴采用6滑块,Y轴采用8滑块，刚性加强。

4、机床床身采用精密HT300高牌号铸铁，主轴电机板采用加硬钢料研磨加工，加强精度稳定性和传动刚性。

技术参数：

---

机型	单位	GV-1380
基础规格
X、Y、Z轴行程	mm	1300×800×700
主轴鼻端到工作台面（中心线）	mm	180-880
主轴中心到Z轴护罩面（工作台面）	mm	840
工作台尺寸	mm	1400×800
工作台最大载重	kg	1500
T型槽尺寸（宽×槽数×间距）	mm	18×7×110
主轴
转速	rpm	8000，*10000，*12000
电机功率	KW	15，*11，*18.5
电机功率 *Fanuc	KW	15，*11，*18.5
锥度		BT-50, *BT-40
直径	mm	155, *150, *190
进给轴
X/Y/Z/4/5轴电机功率 MITSUBISHI	KW	3.0/3.0/4.5
X/Y/Z/4/5轴电机功率 *Fanuc	KW	3.0/3.0/3.0
导轨规格	mm	55/45-4/55滚柱, *滚珠
X/Y/Z滑块数量	个	6/8/6
丝杆规格	mm	5010 C3
定位精度	mm	±0.005
重复精度	mm	±0.003
X/Y/Z/4/5轴轴最快进给速度	m/min	20×20×20, *24×24×24
刀库
换刀机构型态		刀臂式
刀库容量	支	24, *30
最大刀径	mm	105/200
最大刀长	mm	300, *350
最大刀重	kg	8, *15, *25
换刀时间(刀到刀）	sec	3.8
其它
空气机压力	kgf/cm2	7
电力需求	KVA	35
机床净重	T	10
外观尺寸（长*宽*高）	m	3.4×2.9×3.05
