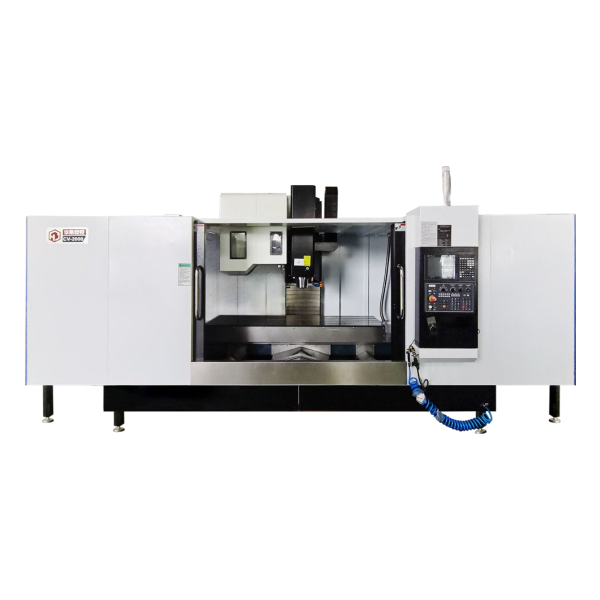

整机特点：

---

1.-2000/2500 是华集 C 型立式加工中心系列产品之一，该加工中心为单立柱固定不移动，刚性更好、精度更稳定。

2.Y 轴在一体的十字滑台结构，工作台移动，结构成熟稳定，加工形位精度更稳定；整体结构紧凑、占地面积小。

3.一次装夹下完成铣削、镗削、钻削、攻丝等工序，可满足钢、铝、铜等金属和非金属的加工。

4.于通用机械、轨道交通、军工机械、线性模组、航天航空、纺织机械等行业中窄长或长轴类的机械零件的高速精密加工。

5.数控转台，可实现多面加工。

6.轴 标 配 10000r/min； 安 装 直 径 150mm 高 刚 性 BT40 主 轴， 配 置 大 扭 矩 主 轴 电 机。 可 选 配12000/15000 转直联主轴，及可选配 15000-2000 转高速高效电主轴。

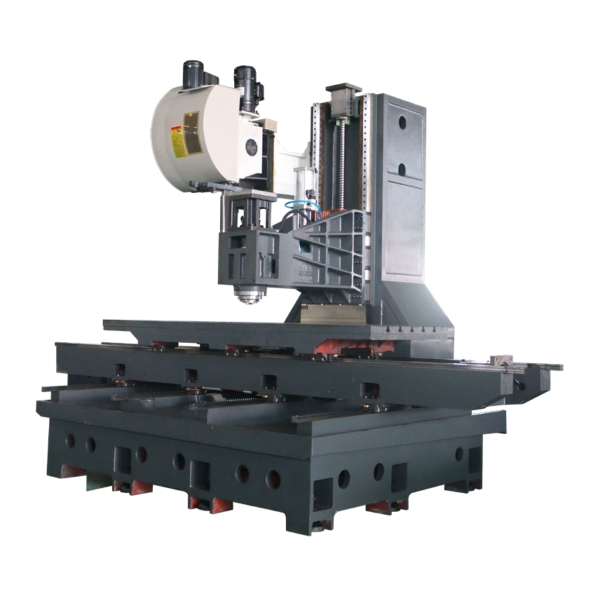

光机特点：

---

1. 主轴头内置独立冷却系统，控制主轴头温度在合理范围，提高轴承使用寿命，减小主轴热延伸，并通过特有的方法抵消主轴的热延伸，确保加工精度 ; 主轴鼻端有独特迷宫吹气装置，有效保护主轴；

2. 结构设计属多年成熟稳定的“人”字型立柱结构，加强刚性和抗弯、抗扭性能 ; 超宽底座设计，降低机床重心，提升机床的稳定性；

3. 所有铸件配合面采用现配铲刮工艺，不用等高块配，保证结合面结合点更实；

4. 机床床身采用精密 HT300 高牌号铸铁，铸件回火时效处理，确保机床精度长期稳定性。

5. X、Y、Z 轴导轨为高精度直线导轨，摩擦力小、承载能力强、定位精度高。X、Y、Z 三轴采用高精度C3 研磨级预拉螺母丝杆传动，消除反向间隙，减少热变位，提供出色的机床定位精度和刚性。

产品参数：

---

机型	单位	CV-2000
基础规格
X、Y、Z轴行程	mm	2000×600(650、750)×600(650、750)
主轴鼻端到工作台面(中心线)	mm	120-720,*80-730,*20-770
主轴中心到Z轴护罩面(工作台面)	mm
工作台尺寸	mm	2100×600,*700
工作台最大载重	kg	800
T型槽尺寸(宽×槽数×间距)	mm	18×4×140,*18×5×105
主轴
转速	rpm	10000,*12000
电机功率MITSUBISHI	KW	11,*15
电机功率*Fanuc	KW	11,*15
锥度	-	BT-40
直径	mm	150
进给轴
X/N/Z/4/5轴电机功率MITSUBISHI	KW	3.0/3.0/3.0
XN/Z/4/5轴电机功率*Fanuc	KW	3.0/3.0/3.0
导轨规格	mm	35,*45/35/45
XN/Z滑块数量	个	6/8/4,*6
丝杆规格	mm	4016/3616,*4016/3616,*4016
定位精度	mm	±0.008
重复精度	mm	±0.003
XN/Z/4/5轴轴最快进给速度	m/min	30×30×36
刀库
换刀机构型态		刀臂式
刀库容量	支	24
最大刀径	mm	76/150
最大刀长	mm	300
最大刀重	kg	8
其它
空气机压力	kgf/cm²	7
电力需求	KVA	25
机床总重(约)	T	8
外观尺寸(长*宽*高)(约)	m	5.5×3×2.9
