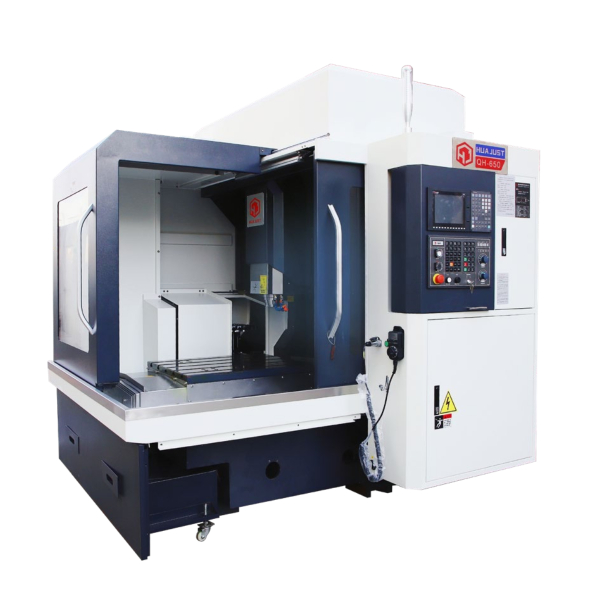

产品特点：

---

1.于半导体的陶瓷、石英、石墨等材料的精密零件加工。适用于淬火钢 , 模具钢等材料的加工；适用于精密模具、模仁的粗、精一次完成加工，及模具紫铜电极，铝件产品批量加工；适用于鞋模制造、冶具、钟表、眼境行业及其它精密零部件的加工。

2.雕铣机为龙门式高速机结构，有优异的抑制震动性能，具有优良的动态加工性能，曲面加工光洁度好，高刚性设计，使机床精度稳定可靠，获得更高的表面加工质量，加工效率达到更高水平。

3.标配日本 E80 高端系统；标配 BT30-24000rpm 电主轴，可选配 BBT40-20000rpm 高刚性电主轴，还可选配 HSK-E40/50-20000/30000rpm 电主轴；主轴内置独立冷却系统，持续稳定主轴热量在合理范围，减小了主轴热延伸，确保加工精度。

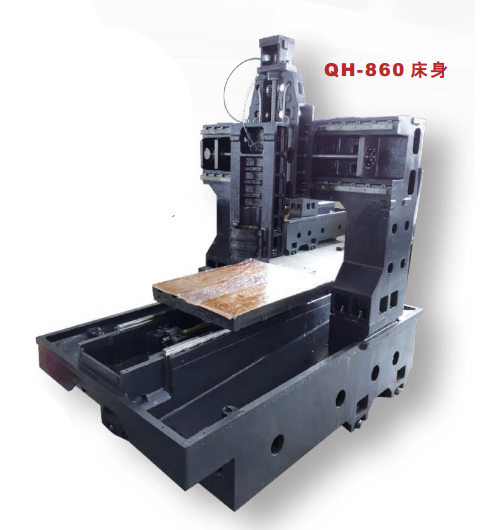

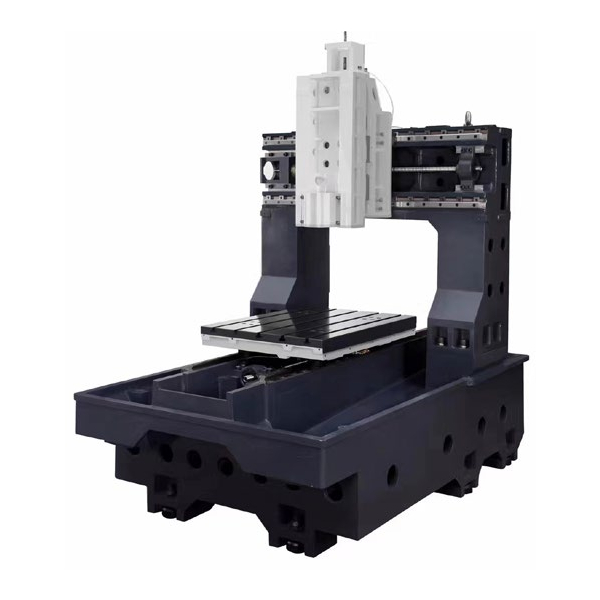

光机特点：

---

1. 整机采用横梁立柱一体龙门框架，使力形成闭环，加工更稳定，精度保持性更好；超宽底座设计，同时降低底座重心，将机床重心调至稳定高度。

2. 机身的移动部件轻量化和重心驱动设计，结构合理在满足刚性的前提下质量更小，使响应更快。

3. 机身基于出色的工程设计，床身底座及立柱的加强筋可以抗扭、减震，并把切削震动转移至非切削区域。

4. 主轴箱使用扭矩管的设计，可以提供出色的刚性和抗弯、抗扭性能，滑鞍布局跨距较宽、主轴中心短悬臂设计，实现较小的悬臂改善受力情况和抗震性。

技术参数：

---

机床型号	单位	QH-650	QH-860
基础规格
X、Y、Z轴行程	mm	600×500×250	800×660×330
主轴鼻端到工作台面	mm	100-350	100-430
主轴中心到Z轴护罩面	mm	/	/
工作台尺寸	mm	500X600	800×700
工作台最大载重	kg	300	400
T型槽尺寸(宽×槽数×间距)	mm	18×5×100	18×5×115
主轴
转速	rpm	24000	24000
电机功率MITSUBISHI	KW	5.5	5.5
电机功率*Fanuc	KW
锥度		BT-30,*HSKE40	BT-30,*HSK E40
直径	mm	120	120
进给轴
X/N/Z/4/5轴电机功率MITSUBISHI	KW	1.5/1.5/1.5	1.5/1.5/1.5
X/Y/Z/4/5轴电机功率*Fanuc	KW
导轨规格	mm	30/30/25滚珠	30/30/30滚珠
X/Y/Z滑块数量	个	04/4/4	04/4/4
丝杆规格	mm	3205/3205/3205C3	3208/3208/3208 C3
定位精度	mm	±0.005	±0.005
重复精度	mm	± 0.003	±0.003
X/N/Z/4/5轴轴最快进给速度	m/min	15/15/15	15/15/15
刀库
换刀机构型态		斗笠式	斗笠式
刀库容量	支	16	16
最大刀径	mm	60/80	60/80
最大刀长	mm	200	200
最大刀重	kg	3	3
其它
空气机压力	kgf/cm²	7	7
电力需求	KVA	20	12
机床总重(约)	T	3.6	4.5
外观尺寸(长*宽*高)(约)	m	1.93X2.05X2.35	2.41×2.05×2.45
