龙门系列 > GL-4027/GL-3022/4022/5027/6032

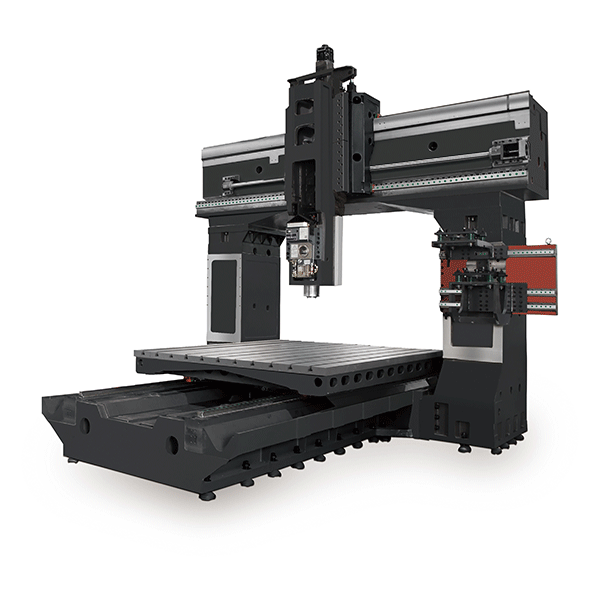

超高性能龙门加工中心机


结构组成:


1、床身底座,横梁,立柱,滑鞋,主轴箱等大件均采用整体铸造,Z轴硬轨方形滑枕可实现高效的切削。

2、通过内部肋骨结构忧化设计及应力清除处理大大提升整体结构的刚性及强度。

3、高刚性、重切削结构设计,全系列机型更兼具五面加工中心机的高精度指标,打造全方位高效能切削。

4、Z轴采用硬轨移动方式,进口耐磨贴塑配合专业刮研铲花,可选Z轴上置式齿轮箱实现更高刚性、高精密,高稳定性的综合加工。


刚性结构、品质的保证  :


1、线轨设计X/Y轴采用R55-P高精密组合级双重载滚柱线轨设计,X轴了工作台下]线轨设计兼具硬轨的重切削刚性与线性滑轨的铁速移动。

2、低磨耗等特色,刚性与控制大幅提升底序采用蜂单式结构设计,有效阻断共振效应

3、主轴头采用HT300铸铁,并实施退火程序消除内应力

4、工作台采用双层加强肋中空抑震结构,提升加工的稳定度

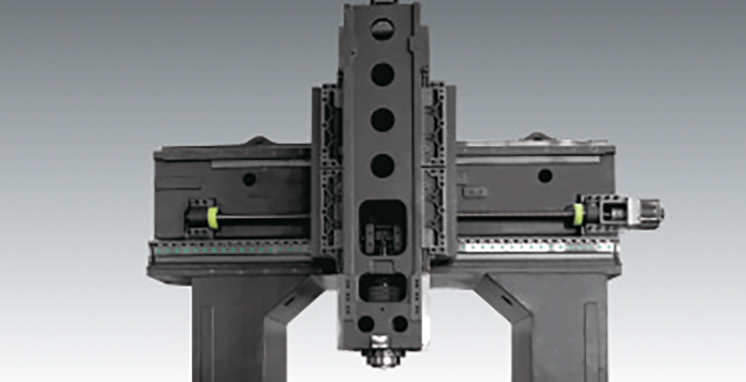

Y轴轨道特性:


Y轴轨道组装使用双轨阶梯式,搭配滚柱与平面滑块组装,线轨能保持高速运行灵活性与直线运动,而平面滑块能高荷重使切削时能产生更高抗力并能保持滑座与横梁紧密贴合度与移动顺畅。

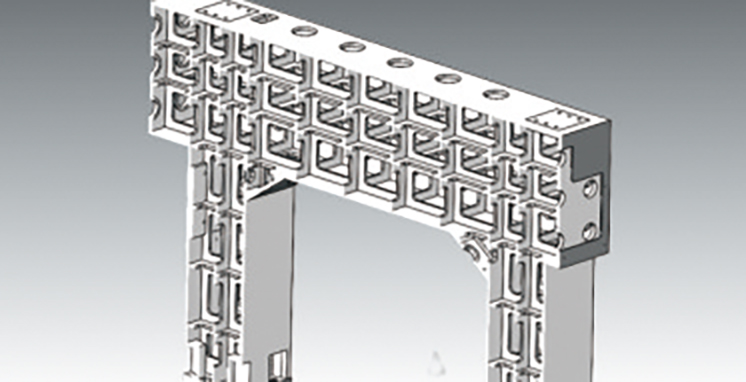

横梁柱结构特性:


横为一体铸造成型,结构设计探用高钢性前段交叉肋骨后段箱型结构体,平均分配横梁背部,外型为桥棵式拱型设计能有效支撑垂直重力与横向抗力并再切削时发挥最佳刚性。
