整机特点：

---

1.标配台湾上银、银泰 P 级线轨，X/Y/Z 线轨宽度 35/45/45mm.

2.三轴采用台湾上银、银泰外径 40mm C3 研磨级预拉螺母丝杆，消除反向间隙。

3.采用日本 NSK、NICHAH 精密级轴承（3062），X、Y、Z 轴 5 轴承设计，Z 轴可选配 6 轴承设计。

4.丝杆预拉处理，防止热变位，提供出色的机床定位精度和刚性。

5.主轴标配内置切消液环喷功能，全方位冷切和润滑加工的刀具和工件并及时把屑带走。

6.A、C 轴五轴转台采用双 DD 直驱马达 , 实现高精度高效加工。

7.华集定制的配件都已在市场验证成熟，优先采用欧洲、日本的零配件，确保机床多年后还保持稳定。

8.电控 PLC 的控制和机械设计上做好全方位保护，保证各功能稳定。

9.丝杆、导轨护罩做迷宫密封保护，保护精密零部件，保证机械精度的稳定和寿命。

10.刀库用全密封设计，防止铁屑进入刀库刀套，保证主轴精度和加工精度。

五轴特点：

---

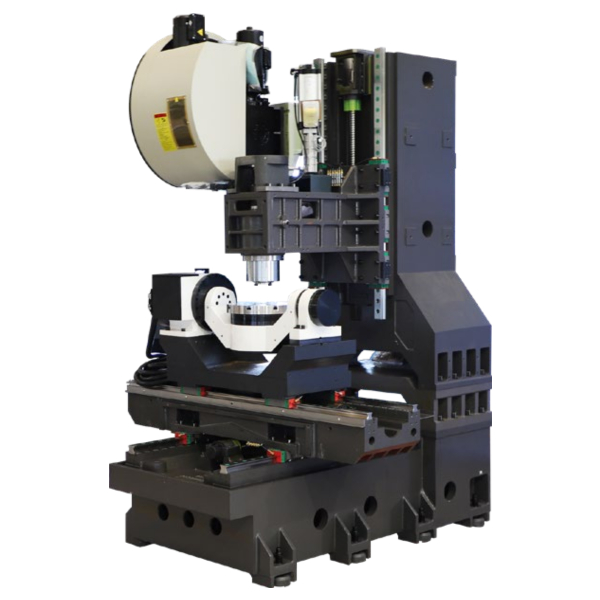

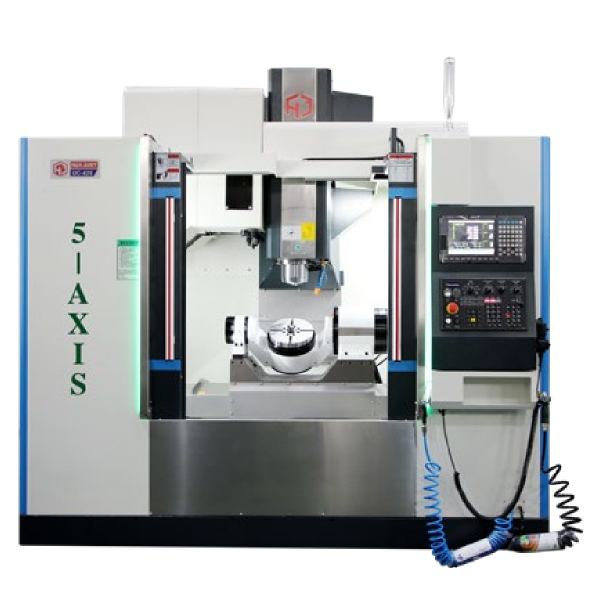

UC 系列的特点是由主轴与倾斜、旋转工作台组成的机械结构，为抑制工件与刀具发生干扰，预留了较大的加工区域。可从垂直、水平、自由角度进刀，从而以少量的刀具实现各种各样的加工。而且，为适应形状复杂的应用和夹具，还备有较大的可动范围。

UC 系列可将从材料到成品的所有工序集约于 1 台机床。

将工序集约为车削、铣削加工有望取得以下效果。

减少加工准备工作

大幅缩短生产周期

减少安装夹具成本和设备成本

减少机床占地面积

通过集约工序实现累积误差的最小化和高精度加工

技术参数：

---

机  型	单位	UC-426	UC-532	UC-535	UC-640
基础规格
X轴行程	mm	600			700
Y轴行程	mm	550			620
Z轴行程	mm	520
主轴鼻端至台面距离（水平）	mm	100-620
A/C五轴参数
五轴类型		双DD 直驱马达			双DD 直驱马达
盘面直径	mm	Ø260	Ø320	Ø350	Ø400
最大加工直径	mm	Ø380	Ø500		Ø600
最大工件高度	mm	350	350		350
工作台最大荷重	kg	水平80/垂直60	水平100/垂直80		水平300/垂直260
A/C 轴最大转速	rpm	189/386	218/260		132/141
A旋转轴扭矩	Nm	259(Max:460)	300（Max:550)		782(Max:1540)
C旋转轴扭矩	Nm	122(Max:223)	120（Max:220)		363(Max:785)
分度精度	sec	±8＂（倾斜） ±5＂（旋转）	±7.5＂（倾斜） ±7.5＂（旋转）		±10＂（倾斜） ±8＂（旋转）
重复精度	sec	±3＂（倾斜） 5＂（旋转）	±2＂（倾斜） ±2＂（旋转）		±5＂（倾斜） ±4＂（旋转）
T型槽宽	mm	12H7			14H7
T型槽数量	度×均分 （间距*数量）	90°×4	45°×8		45°×8
A轴旋转角度	mm	A轴：-30~+120；（-110°~+110°）
C轴旋转角度	mm	360°
主  轴
主轴马达	kw	11
主轴转速	rpm	12000（选配15000，20000）
主轴内锥孔		BBT40（选配HSK A63）
进给轴
快速进给率（X/Y/Z）	m/min	36/36/36
最快切削进給率	mm/min	1-10000
定位精度（全行程）	mm	±0.005			±0.006
重复定位精度（全行程）	mm	±0.003			±0.004
刀库
刀库容量（标准/可选）	set	24/30/32
刀库形式		刀臂式
相邻刀最大刀具直径	mm	76
空邻刀最大刀具直径	mm	150
最大刀具长度	mm	300
最大刀具重量	kg	8
其  它
气压需求	kg/cm2	7
电力规格		AC380 ±10%, 60Hz/50Hz
电力需求	KVA	30
机床总重（约）	T	5.3	5.4	5.4	7
外观尺寸（长*宽*高）	mm	2600×3000×3000			2800×3500×3100
