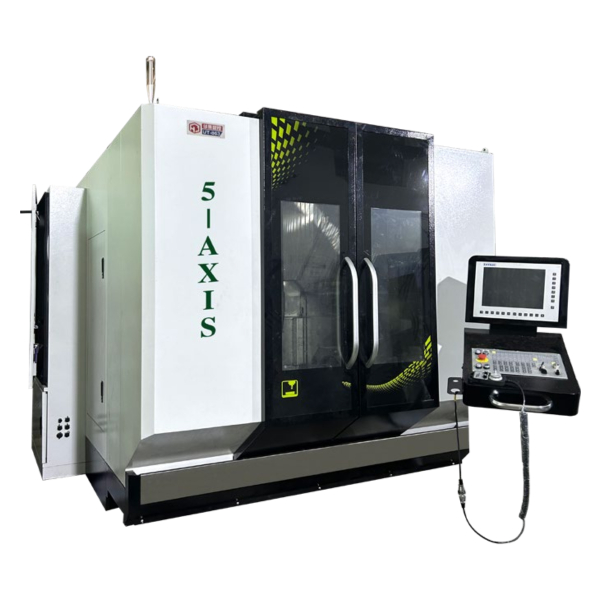

整机特点：

---

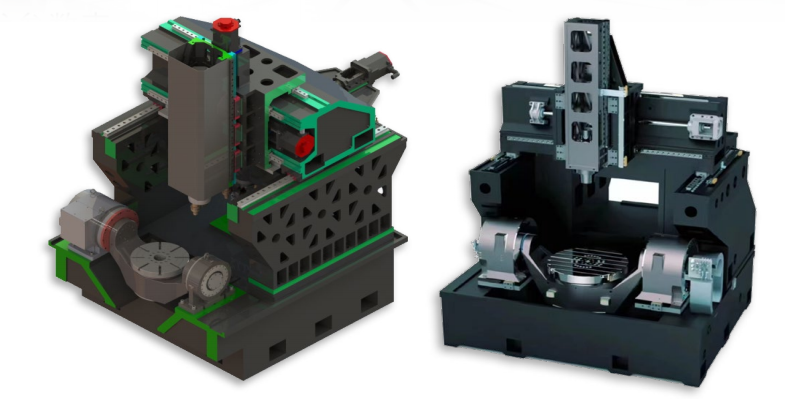

1.高刚性、高强度密烘铸铁龙门结构，受温度影响小，精度稳定，兼具柔性及生产效率之高效加工中心。

2.X/Y/Z 三轴重量固定不变，动态响应速度快，具有优越的动态性能。各运动部件远离切削区，电机、丝杠、导轨、轴承等不在工作台下面，不易受切削、切削液等流入影响产生故障，可靠性高。

3.采用先进数控技术和精密机械部件，如高回转精度主轴、高刚性直线滚动导轨、高精度角度测量系统等，A/C 轴采用力矩双 DD 直驱电机直接驱动，实现高精度高效加工。

4.五轴联动加工：拥有五个运动轴（X、Y、Z 三个线性轴及 A、B 两个旋转轴），可在五个方向上移动和旋转工件，能加工复杂曲面、异形结构和多角度的精密零件。

5.加工效率高：能自动连续完成多个平面的多种加工工序，减少换刀和重新定位时间，高速移动导轨和智能换刀系统进一步加快加工速度。

6.领域广泛：广泛应用于航空航天、汽车制造、模具制造、船舶制造、自动化配件、医疗、军工等零件加工，能满足不同行业对高精度加工的需求。

五轴特点：

---

UT 系列的特点是由主轴与倾斜、旋转工作台组成的机械结构 , 为抑制工件与刀具发生干扰 , 预留了较大的加工区域。可从垂直、水平、自由角度进刀，从而以少量的刀具实现各种各样的加工。而且，为适应形状复杂的应用和夹具，还备有较大的可动范围。

UT 系列可将从材料到成品的所有工序集约于 1 台机床。

将工序集约为车削、铣削加工有望取得以下效果：

减少加工准备工作

大幅缩短生产周期

减少安装夹具成本和设备成本

减少机床占地面积

通过集约工序实现累积误差的最小化和高精度加工

技术参数：

---

机  型	单位	UT-640	UT-745	UT-750	UT-865
基础规格
X轴行程	mm	600			700
Y轴行程	mm	700(-250~450)			800
Z轴行程	mm	500			550
主轴鼻端至台面距离（水平）	mm	150-650			150-700
A/C五轴参数
五轴类型		双 DD 直驱马达
盘面直径	mm	Ø400	Ø450	Ø500	Ø630
最大加工直径	mm	Ø590	Ø690	Ø690	Ø800
最大工件高度	mm	350	350	350	400
工作台最大荷重	kg	水平180/垂直150	水平220/垂直180	水平300/垂直240	水平600/垂直500
A/C 轴最大转速	rpm	150/250	125/250	150/250	85/179
A旋转轴扭矩	Nm	600(Max:1100)	780(Max:1420)	1200(Max:2200)	1200(Max:2180)
C旋转轴扭矩	Nm	300(Max:515)	300(Max:515)	300(Max:515)	600(Max:1100)
分度精度	sec	±10＂	±7.5＂	±10＂	±10＂（倾斜） ±8＂（旋转）
重复精度	sec	±2＂	±2＂	±2＂	±5＂（倾斜） ±4＂（旋转）
T型槽宽	mm	14H7	14H7	14H7	14H7
T型槽数量	度×均分 （间距*数量）	45°×8	80×5	45°×8	80*7
A轴旋转角度	mm	A轴：-30~+120；（-110°~+110°）
C轴旋转角度	mm	360°
主  轴
主轴马达	kw	11
主轴转速	rpm	10-12000（选配15000，20000）
主轴内锥孔		BBT40（选配HSK A63）
进给轴
快速进给率（X/Y/Z）	m/min	36/36/36			30/30/30
最快切削进給率	mm/min	1-10000
定位精度（全行程）	mm	±0.006			±0.008
重复定位精度（全行程）	mm	±0.004			±0.005
刀库
刀库容量（标准/可选）	set	32/40
刀库形式		平置式伞形/链式
相邻刀最大刀具直径	mm	70
空邻刀最大刀具直径	mm	140
最大刀具长度	mm	280
最大刀具重量	kg	8
其  它
气压需求	kg/cm2	7
电力规格		AC380 ±10%, 60Hz/50Hz
电力需求	KVA	30
机床总重（约）	T	9.5		9.55	11
外观尺寸（长*宽*高）	mm	3600×3250×3100			3750×3300×3250
