整机特点：

---

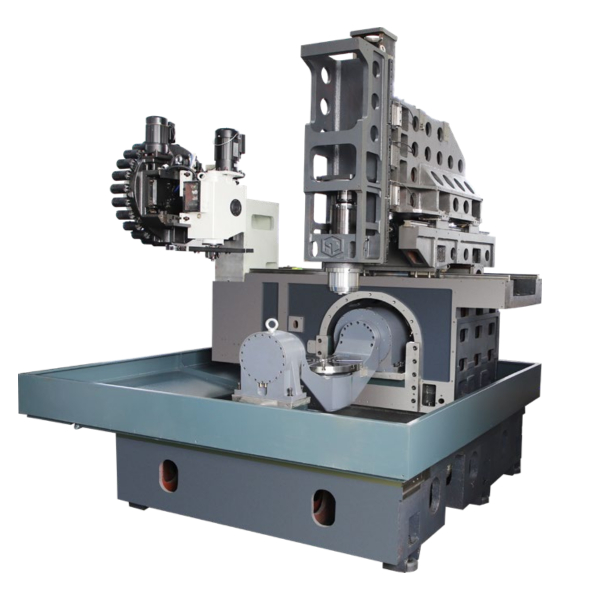

1.欧洲龙门式全动柱式加工中心系列，是 BC 轴固定，龙门座上 X/Y/Z 三轴全动柱高刚性、高强度密烘铸铁龙门结构，兼具柔性及生产效率之高效加工中心。

2.以有限元素分析机体 : 包括底座、立柱、机头等，彻底了解机械结构，X/Y/Z 三轴应力 / 应变关系，改善机体铸件设计，提升结构刚性及稳定性。

3.无虚空及扭曲现象，三轴重量固定不变，具有优越的动态性能。各运动部件远离切削区，电机、丝杠、导轨、轴承等不在工作台下面，不易受切削、切削液等流入影响产生故障，可靠性高。

4.A、C 轴五轴转台采用双 DD 直驱马达，实现高精度高效加工。

5.华集定制的配件都已在市场验证成熟，优先采用欧洲、日本的零配件，确保机床多年后还保持稳定。

6.电控 PLC 的控制和机械设计上做好全方位保护，保证各功能稳定。

7.丝杆、导轨护罩做迷宫密封保护，保护精密零部件，保证机械精度的稳定和寿命。

8.刀库用全密封设计，防止铁屑进入刀库刀套，保证主轴精度和加工精度。

五轴特点：

---

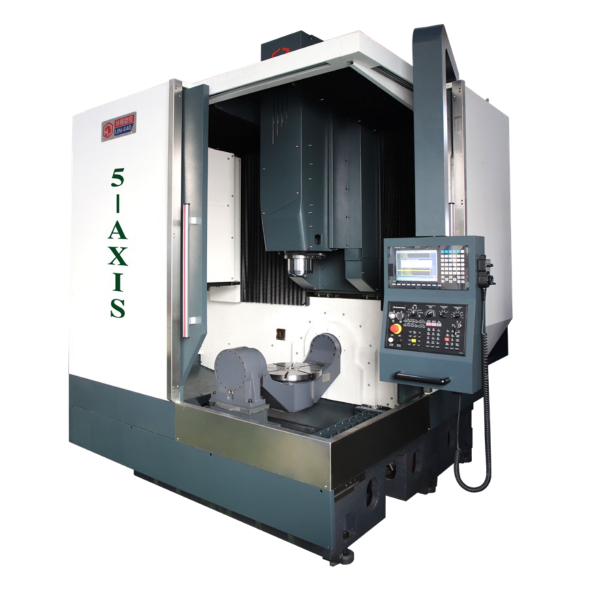

UC 系列的特点是由主轴与倾斜、旋转工作台组成的机械结构，为抑制工件与刀具发生干扰，预留了较大的加工区域。可从垂直、水平、自由角度进刀，从而以少量的刀具实现各种各样的加工。而且，为适应形状复杂的应用和夹具，还备有较大的可动范围。

UC 系列可将从材料到成品的所有工序集约于 1 台机床。

将工序集约为车削、铣削加工有望取得以下效果。

减少加工准备工作

大幅缩短生产周期

减少安装夹具成本和设备成本

减少机床占地面积

通过集约工序实现累积误差的最小化和高精度加工

技术参数：

---

机  型	单  位	UN-535	UN-640	UN-750	UN-865
基础规格
X轴行程	mm	700	700	800	800
Y轴行程	mm	500	500	500	500
Z轴行程	mm	500	500	500	500
主轴鼻端至台面距离（水平）	mm	150-650
A/C五轴参数
五轴类型		双 DD 直驱马达
盘面直径	mm	Ø350	Ø400	Ø500	Ø630
最大加工直径	mm	Ø500	Ø550	Ø600	Ø800
最大工件高度	mm	500	500	500	500
工作台最大荷重	kg	100	260	300	600
A/C 轴最大转速	rpm	150/350	100/200	132/141	85/179
A旋转轴扭矩	Nm	385(Max:695)	543(Max:1030)	782(Max:1540)	1200(Max:2180)
C旋转轴扭矩	Nm	122(Max:223)	203(Max:348)	363(Max:785)	600(Max:1100)
分度精度	sec	±10＂（倾斜），±8＂（旋转）	±10＂（倾斜），±8＂（旋转）		±10＂（倾斜），±8＂（旋转）
重复精度	sec	±5＂（倾斜），±4＂（旋转）	±5＂（倾斜），±4＂（旋转）		±5＂（倾斜），±4＂（旋转）
T型槽宽	mm	12H7		14H7
T型槽数量	度×均分 （间距*数量）	45°×8			80*7
A轴旋转角度	mm		A轴：-30~+120；
C轴旋转角度	mm	360
主  轴
主轴马达	kw	11
主轴转速	rpm		10-12000（选配15000，20000）
主轴内锥孔			BT40、BBT40、HKS-A63
进给轴
快速进给率（X/Y/Z）	m/min	36/36/36	36/36/36	36/36/36	30/30/30
最快切削进給率	mm/min	1-10000
定位精度（全行程）	mm	±0.006		±0.008
重复定位精度（全行程）	mm	±0.004		±0.005
刀库
刀库容量（标准/可选）	set	24（选配 30、32、40）
刀库形式		刀臂式
相邻刀最大刀具直径	mm	76
空邻刀最大刀具直径	mm	150
最大刀具长度	mm	300
最大刀具重量	kg	8
其  它
气压需求	kg/cm2	7
电力规格			AC380 ±10%, 60Hz/50Hz
电力需求	KVA	30
机床总重（约）	T	6.8	7	7.5	8.8
外观尺寸（长*宽*高）	mm	2800×2500×3300	2800×2600×3300	2800×2800×3300	2800×3000×3300
